感溫變色顏料應(yīng)用指南
感溫變色顏料是一種技術(shù)先進(jìn)的產(chǎn)品，與許多其他顏料和染料不同，它的結(jié)構(gòu)非常脆弱。因此，為了充分利用這種產(chǎn)品的特性并避免顏料受損，使用感溫變色顏料時(shí)，需要注意以下幾個(gè)方面：
1. 感溫變色顏料的使用溫度：
感溫變色顏料通常在一定的溫度范圍內(nèi)變色，超出該范圍可能導(dǎo)致顏料無法正常變色或變色效果不佳。因此，首先要了解和確認(rèn)所使用的感溫變色顏料的適用溫度范圍。環(huán)境溫度也會(huì)對(duì)感溫變色顏料的變色效果產(chǎn)生影響，如果環(huán)境溫度過高或過低，可能會(huì)干擾顏料的正常變色，因此要盡量在適宜的環(huán)境溫度下使用感溫變色顏料。
2.感溫變色顏料的用量：
樹脂或塑料鑄件或任何其他厚產(chǎn)品建議使用0.5%至2%的感溫變色顏料，如果產(chǎn)品材料已經(jīng)著色，則應(yīng)使用高達(dá)2,5%的感溫變色顏料，塑料填料如鈦白粉、碳酸鈣粉、炭黑、阻燃劑或其他顏料可以覆蓋感溫變色顏料的顏色。對(duì)于印刷油墨和油漆，建議添加8%-12%。
3.感溫變色顏料的混合和摩擦：
感溫變色顏料微膠囊容易受到機(jī)械損傷，因此當(dāng)使用這種顏料時(shí)，在生產(chǎn)過程中必須減少摩擦，建議采用低速攪拌器、手動(dòng)攪拌、三輥磨或其他“溫和”的攪拌方法，球磨機(jī)或高速攪拌器會(huì)迅速破壞顏料的結(jié)構(gòu)。此外，應(yīng)避免重復(fù)擠壓操作，為了縮短混合時(shí)間，應(yīng)考慮添加分散劑。
4.感溫變色顏料對(duì)介質(zhì)要求：
感溫變色顏料通常被封裝在幾微米大小的微膠囊中，這種微膠囊的壁非常薄，應(yīng)避免使用顆粒中含有3個(gè)或更少碳原子的溶劑（如甲醇、乙醇或丙酮），這樣的小顆粒很容易穿透微膠囊壁并破壞顏料結(jié)構(gòu)，會(huì)導(dǎo)致顏色變形或顏料變色。另一方面，顆粒中具有6個(gè)或更多碳原子的溶劑被認(rèn)為對(duì)顏料是安全的。
如果必須使用像乙醇這樣的小顆粒溶劑，那么混合溶劑的用量只需滿足當(dāng)前使用的需要，溶劑在噴涂/印刷后會(huì)迅速揮發(fā)，不會(huì)對(duì)顏料造成損害。
下表描述了不同溶劑對(duì)感溫變色顏料的影響，數(shù)據(jù)顯示了顏料性能（在20°C下）形成可見變形所需的時(shí)間。本表僅考察了純?nèi)軇ǔＧ闆r下介質(zhì)中混合了溶劑、粘合劑、乳化劑和其他可能與熱致變色顏料發(fā)生反應(yīng)的化合物，因此本表僅供參考。
| 甲醇 |
二甲基甲酰胺
|
乙醇 | 丙酮 | 40%乙醇 | 異丙醇 | 乙酸乙酯 | 乙二醇/二乙醚 | 乙酸丁酯 | 丁酮 |
| 最多5小時(shí) | 最多2天 | 最多2天 | 10-60天 | 20-90天 | 1-6個(gè)月 | 2-5個(gè)月 |
3-10個(gè)月
|
3-10個(gè)月
|
3-6個(gè)月 |
| 水 (pH 2-8) | 甲苯 | 環(huán)己酮 | 苯甲醇 | 汽油 | 礦物油 | 松節(jié)油 | 增塑劑DOP | 二甲苯 | 環(huán)己烷 |
| 36個(gè)月以上 | 12個(gè)月以上 | 12個(gè)月以上 | 12個(gè)月以上 | 12個(gè)月以上 | 12個(gè)月以上 | 12個(gè)月以上 | 12個(gè)月以上 | 12個(gè)月以上 | 12個(gè)月以上 |
在添加感溫變色顏料之前，仔細(xì)檢查介質(zhì)成分，即使是少量的甲醇、乙醇、丙酮或其他具有小顆粒的溶劑，在長時(shí)間暴露期間也可能嚴(yán)重?fù)p壞顏料。因此，當(dāng)使用新介質(zhì)時(shí)，建議進(jìn)行測(cè)試。
5.感溫變色顏料的抗紫外線性：
感溫變色顏料對(duì)紫外線的抵抗力較弱，使用感溫變色顏料著色的成品應(yīng)覆蓋一層防紫外線漆， 如果產(chǎn)品經(jīng)常在建筑物外陽光直射的地方使用，則必須這樣做。顏料可以添加到紫外線硬化的樹脂中-硬化時(shí)間短，因此紫外線不會(huì)在可見光范圍內(nèi)破壞顏料。
6.感溫變色顏料和水性介質(zhì)：
感溫變色顏料可以添加到水性涂料和油墨中，如上所述，介質(zhì)不應(yīng)含有顆粒中碳原子少于4的溶劑，介質(zhì)pH值應(yīng)在2-8范圍內(nèi)（最佳為2,5-5），強(qiáng)堿介質(zhì)（pH值在8以上）遲早會(huì)損傷色素。添加少量非離子表面活性劑可使感溫變色顏料更易分散于介質(zhì)中。
7. 使用感溫變色顏料制成的油墨和涂料：
當(dāng)使用感溫變色涂料或油墨時(shí)，我們希望它能在精確溫度以上變得透明，并顯示出隱藏在其下的圖案。感溫變色顏料微膠囊的折射率為1,5-1,54，如果涂料或油墨中使用的粘合劑具有明顯的折射率差異，那么在達(dá)到變色溫度后，我們將看到 "霧 "的效果，而不是半透明層。一般來說，醇酸樹脂和丙烯酸樹脂與感溫變色顏料的配合較好，而聚酰胺樹脂和硝酸纖維素的配合較差。
折射率的不同對(duì)溶劑的選擇也有影響，甲苯、二甲苯和苯甲醇（折射率分別為1,496、1,493和1,54）等溶劑的折射率與感溫變色顏料的折射率相似，因此與熱變色顏料配合使用效果很好。但如果我們使用折射率明顯不同的異丁醇（折射率為1,377），那么我們觀察到的顏色濃度就會(huì)比實(shí)際濃度小，但這種影響是暫時(shí)的，當(dāng)溶劑揮發(fā)后，觀察到的顏色濃度將恢復(fù)正常。
顏料微膠囊的作用類似于透明玻璃，普通的薄玻璃是透明的，但厚達(dá)100毫米的玻璃呈綠色。因此，如果我們想獲得完全透明的感溫變色表面，那么只需使用薄薄的一層感溫變色涂料或油墨，當(dāng)顏料處于有色狀態(tài)時(shí)，只需覆蓋原來的表面圖案即可。
使用的介質(zhì)應(yīng)不含磷酸鹽、溴化物和氯化物。即使是少量的此類化合物也會(huì)對(duì)顏料造成永久性的損害并影響其透明度。

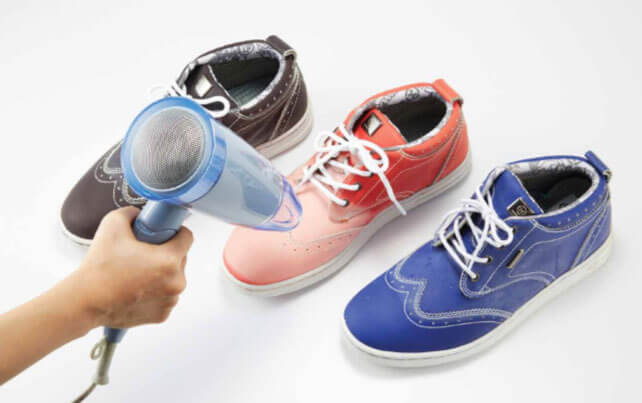

8. 感溫變色顏料可能產(chǎn)生的效果：
感溫變色顏料在達(dá)到規(guī)定溫度后會(huì)變得透明，當(dāng)溫度低于這個(gè)溫度時(shí)，顏料會(huì)發(fā)生顏色混合，因此可以產(chǎn)生四種效果：
薄層顏料（如油漆或墨水）在達(dá)到規(guī)定溫度后變?yōu)橥该?- 顯示顏料層下表面的圖案。
當(dāng)用于較厚的物體（如樹脂鑄件）時(shí)，顏料在達(dá)到規(guī)定溫度后會(huì)變白，成千上萬個(gè)微膠囊的折射會(huì)產(chǎn)生與濃霧相同的效果。
顏料也可以用其他染料或顏料著色，重要的是要正確的使用，第二種著色劑不能掩蓋感溫變色顏料的效果。例如，我們將使用綠色透明染料染色的樹脂，并添加變色溫度為30°C的紅色熱變色顏料，根據(jù)調(diào)色規(guī)則，在26,5°C以下（此溫度下紅色顏料開始褪色）樹脂將呈黃色，當(dāng)溫度從26.5°C升至30°C時(shí)，樹脂顏色開始從黃色變?yōu)榫G色，當(dāng)溫度達(dá)到30°C時(shí)，樹脂顏色變?yōu)樵瓉淼木G色。
使用幾種不同的感溫變色顏料（不同的顏色和變色溫度）可以得到隨溫度變化而有幾種不同顏色的產(chǎn)品。
9. 顏料和感溫變色產(chǎn)品的儲(chǔ)存：
感溫變色顏料不耐紫外線，因此應(yīng)避免陽光直射，盡可能放在陰暗處。感溫變色顏料成品應(yīng)覆蓋防紫外線漆，尤其是經(jīng)常暴露在陽光直射下的產(chǎn)品。
感溫變色顏料可以改變顏色規(guī)定的次數(shù)，而不會(huì)顯著改變性能，因此顏料和含有顏料的產(chǎn)品應(yīng)儲(chǔ)存在比變色溫度低幾°C的溫度下（例如，在30°C變色的顏料在26.5°C時(shí)開始褪色，因此在24°C或更低的溫度下儲(chǔ)存是安全的）。冷凍也會(huì)損壞感溫變色顏料。
【返回上一頁】
最新產(chǎn)品
- DIC Irgalite Yellow K1415（顏料黃13）塑料用高不透明度二芳基有機(jī)顏料
- 潤巴Ranbar ZB系列熒光顏料 - 軟塑料用高亮度易分散熒光著色劑
- 塑膠專用環(huán)保耐高溫?zé)晒忸伭希鼭櫚蚏anbar ZS系列 無甲醛配方
- 潤巴Ranbar K系列預(yù)分散顏料 | 涂料和油墨用高透明納米顏料色砂
- 潤巴DC系列熒光顏料 | 涂料油墨用高性能耐強(qiáng)溶劑熒光顏料
- 蘇達(dá)山Graphtol Carmine HF3C高透明藍(lán)光紅有機(jī)顏料PR176（塑料纖維用）
- 酞菁綠PG36 | Heliogen Green K9362 | 高性能透明黃光綠有機(jī)顏料
- DIC鈦陽化學(xué) Sicotan Yellow L2110 鉻鈦黃 | 涂料用紅相黃無機(jī)復(fù)合顏料
- DIC Cinquasia Scarlet L3080汽車漆專用高透明黃相猩紅有機(jī)顏料
- DIC Irgazin Orange L3250 HD涂料用無鉛高遮蓋DPP橙有機(jī)顏料
- 巴斯夫Tinuvin 928光穩(wěn)定劑｜高性能涂料用苯并三唑類紫外光吸收劑
- 潤巴Ranbar Red P1631 | 顏料紅269 | 油墨涂料用高性能藍(lán)光紅有機(jī)顏料
產(chǎn)品列表
最新文章
- 2026年合成染料與顏料市場(chǎng)報(bào)告：規(guī)模、趨勢(shì)及2030年增長預(yù)測(cè)（CAGR 7.1%）
- 全球復(fù)合無機(jī)顏料市場(chǎng)規(guī)模分析：2035年達(dá)5.39億美元，建筑與涂料需求推動(dòng)增長
- 巨頭領(lǐng)漲！巴斯夫全球塑料添加劑漲價(jià)20% 原材料成本推高行業(yè)價(jià)格
- 顏料耐候等級(jí)分幾級(jí)？耐光性8級(jí)的定義及耐候性測(cè)試標(biāo)準(zhǔn)解析
- 全球普魯士藍(lán)市場(chǎng)規(guī)模與預(yù)測(cè)（2026-2034）：按類型、形式、應(yīng)用及區(qū)域深度分析
- 高性能工業(yè)顏料發(fā)展趨勢(shì)：綠色化、功能化與智能化技術(shù)革命
- 2026全球炭黑市場(chǎng)規(guī)模分析及未來趨勢(shì)：汽車產(chǎn)業(yè)成核心驅(qū)動(dòng)力
- 涂料常用顏料大全：無機(jī)、有機(jī)及功能顏料分類與選型指南
- 常見塑料顏料種類全面介紹：分類與應(yīng)用指南
- 全球染料與顏料市場(chǎng)規(guī)模預(yù)計(jì)2033年達(dá)662億美元：可持續(xù)轉(zhuǎn)型成核心驅(qū)動(dòng)力
- 鈦陽化學(xué)Sun Chemical擴(kuò)建喹吖啶酮顏料產(chǎn)能
- Paint India 2026：鈦陽化學(xué)與DIC展示高性能顏料與涂料樹脂最新技術(shù)
- 工業(yè)顏料分類指南：無機(jī)、有機(jī)與功能顏料選型及應(yīng)用解析
- 全球二氧化鈦市場(chǎng)規(guī)模與趨勢(shì)分析（2026–2033）：應(yīng)用、工藝與區(qū)域預(yù)測(cè)
- 熱致變色顏料與發(fā)光顏料的混合原理及應(yīng)用解決方案
- 有機(jī)顏料與無機(jī)顏料在高性能涂層中的應(yīng)用與選擇指南
- 中國科學(xué)家研發(fā)新型稀土環(huán)保顏料，打破重金屬“魔咒”
- 天然染料與顏料市場(chǎng)分析（2025–2033）：規(guī)模、趨勢(shì)與區(qū)域格局
- 科慕Chemours以3.6億美元出售中國臺(tái)灣二氧化鈦廠址，加速債務(wù)削減與資產(chǎn)優(yōu)化
- 無鎘環(huán)保型無機(jī)顏料：基于鈣鈦礦型氧氮化物CaTaO?N與LaTaON?的研究
